EDGECAM 2015 R2 – Egy lépés előre a a marás, az esztergálás és a huzalos szikraforgácsolás programozásában
Az EDGECAM, a meghatározó megmunkáló szoftver legújabb verziója számos új és továbbfejlesztett CAD és CAM funkciót tartalmaz a marás, az esztergálás, valamint a huzalos szikraforgácsolás területén.Néhány a jelentősebbek közül: a többorsós esztergagépek kezelésének átdolgozása; egy új, a beömlőcsatornák megmunkálására alkalmas 5-tengelyes marási stratégia megjelenése; valamint a furatciklus továbbfejlesztése a megmunkálási idő jelentős csökkentése érdekében. Ezek mellett a verzió tartalmazza az M & H mérőfejek támogatását, a menetesztergálás valósághű szimulációjának lehetőségét, a továbbfejlesztett szerszámgép-felépítési megoldásokat, a CAD linkeket a Creo Parametric fájlokhoz, illetve a segédorsó X irányban történő eltolásának kezelését a többorsós esztergagépeken.
Összességében az EDGECAM 2015 R2 több, mint 50 újdonságot és fejlesztést tartalmaz az előző verzióhoz képest.
Eszterga- és Orsóbeállítás
Az Esztergabeállítás utasítás fejlesztésével, egyszerűbben megadhatóak lettek a munkadarab fő- és mellékorsón történő elhelyezésével, illetve annak átadásával kapcsolatos adatok. Ennek köszönhetően átláthatóbbá vált az alaksajátosságok megmunkálhatósága, valamint lehetőség van a munkadarab többszöri átadására az orsók között.
Ez utóbbi kezelésének megkönnyítésére került bevezetésre az új Orsóbeállítás utasítás, mellyel a programablakból egyszerűen szerkeszthetővé váltak az alkatrészátadások. Ez az új eszköz továbbá lehetőséget nyújt arra, hogy a segédorsóban történő megmunkálást tetszőleges pozícióban elvégezhető legyen..
Ez utóbbi kezelésének megkönnyítésére került bevezetésre az új Orsóbeállítás utasítás, mellyel a programablakból egyszerűen szerkeszthetővé váltak az alkatrészátadások. Ez az új eszköz továbbá lehetőséget nyújt arra, hogy a segédorsóban történő megmunkálást tetszőleges pozícióban elvégezhető legyen..
Grafikus Öttengelyes ciklus
A Grafikus Öttengelyes ciklus kiegészült egy új – a beömlőcsatornák nagyoló és simító megmunkálására alkalmas – stratégiával. Az új megoldás két stratégiát is nyújt a teljes alámetszett geometria egyetlen ciklusban történő megmunkálására.
Továbbfejlesztett Fúrás ciklus
Az EDGECAM 2015 R2 verziójában továbbfejlesztett Fúrás ciklus használatával jelentős időmegtakarítások érhetőek el. A rendszer automatikusan felismeri a megszakított vagy egymást metsző furatokat, és módosítja a szerszámpályát úgy, hogy azon a részen, ahol a szerszám nem végezne forgácsolást, a program megnöveli az előtolás értékét. Az eredményül kapott NC-kódban ezeken a részeken a szerszámgépre megengedett maximális munkaelőtolás érték fog megjelenni.
EDGECAM Workflow Solids (EWS)
Számos újítás és fejlesztés található az EDGECAM belső modellező szoftverében, az EWS-ben is. A Horony utasítás segítségével, a középvonalat meghatározó görbékből gyorsan és egyszerűen hozhat létre tetszőleges, állandó szélességű hornyokat, a mélység és a szélesség megadásával. Az utasításon belül megadható a kívánt falferdeség, és az alsó és felső él lekerekítésének, vagy letörésének értéke is.
Az EDGECAM 2015 R2-ben megjelent a vázlatok automatikus geometriai és méretezési kényszerezésének lehetősége. Ennek köszönhetően a felhasználók rengeteg időt takaríthatnak meg például, a DXF/DWG fájlokból történő modellkészítések esetén.
Huzalos szikraforgácsolás
A huzalszikra környezet 2- és 4-tengelyes ciklusaiban új haladó szintű beállítási lehetőségek jelentek meg. Nem csupán megjelent a speciális sarokkiképzés lehetősége, de a rendszer négy különböző megoldást nyújt erre. Például, ha egy borotvaéles külső sarokra van szükség, választható a hurkolt irányváltás, míg a körív kiválasztásával sarokkönnyítést készíthet belső kontúrokra.
Az EDGECAM huzalszikra csomag már az első megjelenésétől támogatja a huzalpálya megszakítását, a tartóhíd alkalmazásához. Ez az utasítás továbbfejlesztésre került a 2015 R2 verzióban, több tartóhíd automatikus készítésével nagyméretű, nehéz vagy összetett alkatrészek elkészítéséhez.
Ütközésvizsgálat

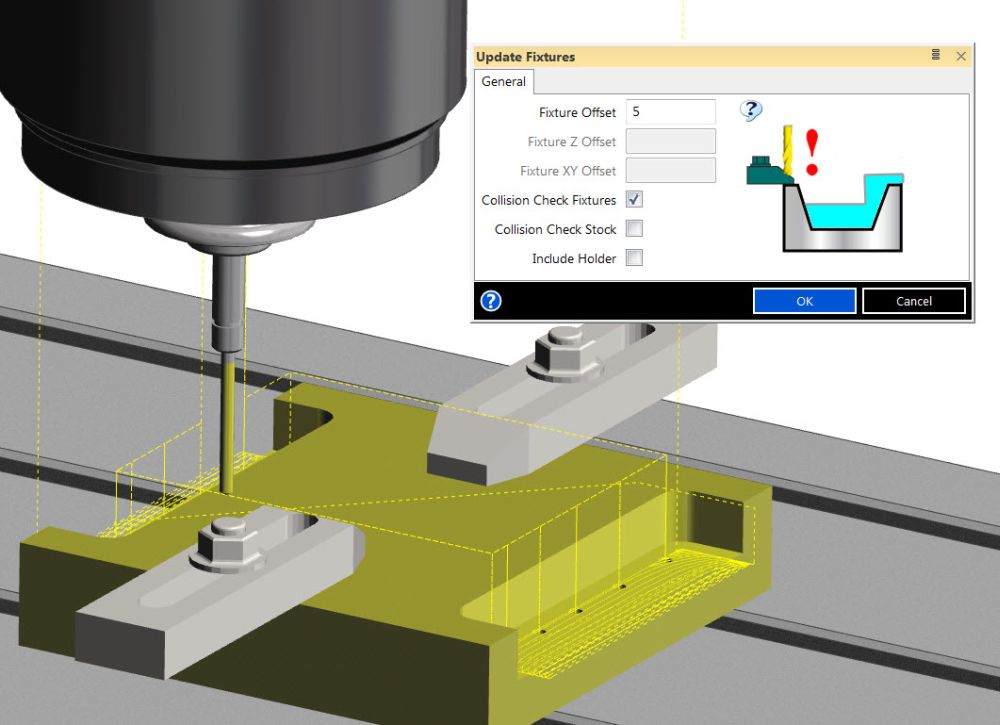

A legújabb verzióban lehetőség van az egyes maróciklusok között történő összekötőmozgások aktív ütközésvizsgálatára. Opcionálisan be lehet állítani a készülékekkel, illetve az előgyártmánnyal történő ütközésvizsgálatot, valamint hogy ezeket a rendszer csak a szerszámmal vagy a befogóval is elvégezze-e. Amint a program ütközést érzékel, az adott mozgást felemeli egy biztonságos magasságba.
M & H bemérés támogatása
Az EDGECAM 2015 R2 már támogatja az M & H tapintók kezelését, így a felhasználók elkészíthetik a munkadarabok szerszámgépen történő ellenőrzését a hat féle mérőciklus segítségével, melyek ciklusonként további nyolc új funkcióval gazdagodtak. A megtervezett mérési eljárások így a megmunkáló programokkal együtt szimulálhatóak. Ennek köszönhetően egy nagyon széles választék áll rendelkezésre a legyártott alkatrészek gyártás közben történő ellenőrzésére.
Menetesztergálás szimuláció
Az EDGECAM új verziójában mutatkozik be a menetesztergálás szimulációja, aminek segítségével a felhasználók megvizsgálhatják és ellenőrizhetik a menetesztergálás eredményét. A szimulációnál beállítható, hogy az így kapott eredmény megjelenjen-e, továbbá azon belül is valósághűen, vagy csak szimbolikusan.
Továbbfejlesztett szerszámgép-felépítés
A továbbfejlesztett szerszámgép-felépítés most már azokon a többorsós esztergagépeken is biztosítja a pontos szerszámgép szimulációt és ezáltal a lehetséges ütközések elkerülését, ahol a segédorsó és a főorsó nem egytengelyű. Az EDGECAM követve az összetett maró-esztergáló szerszámgépek népszerűségének növekedését, új szerszámgép-felépítéseket biztosít asztal-asztal, fej-asztal és szöget bezáró asztal-asztal forgótengelyű szerszámgépek alkalmazásához, akár TNC vezérlővel is.
Creo Parametric fájlok kezelése
Végül, köszönhetően Creo Parametric fájlok újszerű támogatásának, a felhasználók már közvetlenül a Creo Parametric rendszerből tudják meghívni az Edgcam-et az aktuális alkatrésszel, ami azt eredményezi, hogy a modellek megőrizik a gyártás számára fontos metaadatokat (pl.: menetjellemzők).
